Теплові насоси

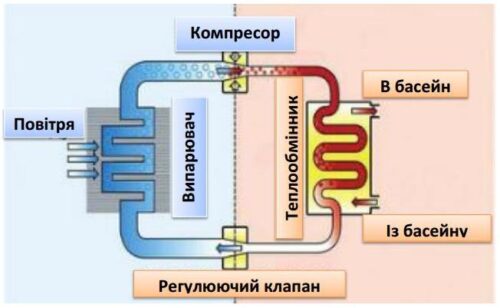

Теплові насоси абсорбують тепло з навколишнього повітря та передають його у воду басейну за допомогою титанового теплообмінника. Наведено опис принципів роботи теплового насосу Fairland. Розуміння цих принципів допоможе усвідомити важливість підготовчих робіт та дій, які виконуються перед монтажем, експлуатацією або техобслуговуванням Вашого теплового насоса. Рідкий теплоносій (R 410А) циркулює за замкнутою схемою у мідному контурі. Під час руху проходить наступний цикл:

1. Поглинання тепла з навколишнього повітря, що обтікає ребристий випарник. Вентилятор нагнітає навколишнє повітря на алюмінієві ребра, що покривають мідні трубки, якими тече теплоносій; теплоносій нагрівається від навколишнього повітря, яке при цьому охолоджується.
2. Теплоносій надходить у компресор, де його тиск суттєво зростає, що ще більше підвищує температуру теплоносія.
3. Теплоносій подається до конденсатора (теплообмінника), де тепло від теплоносія передається воді басейну; відповідно відбувається охолодження теплоносія та нагрівання води басейну.
4. Теплоносій повертається до своєї початкової температури та тиску в розширювальній камері, і цикл починається знову

Таким чином, компресор і розширювальна камера утворюють два напівконтури:

• на стороні конденсатора вважається контуром високого тиску (ВД).
• на стороні розширювальної камери вважається контуром низького тиску (НД).
• При температурі навколишнього повітря 15°С, теплові насоси Fairland передають воді басейну більш ніж у 4 рази більше енергії, ніж споживають самі (90% цієї енергії споживає компресор): відповідно їх корисна віддача (або ККД — коефіцієнт корисної дії) становить від 4 ,5 до 7,80 (у наведеній нижче таблиці наведені конкретні значення для кожної моделі). Кількість тепла, одержуваного теплоносієм у випарнику, а потім переданого воді басейну в конденсаторі, зростає з підвищенням температури навколишнього повітря. І навпаки, кількість тепла знижується зі зменшенням температури навколишнього повітря. Для забезпечення правильної роботи, а також в інтересах безпеки теплові насоси Fairland оснащені такими захисними механізмами:
• Контролер витрати води – контролює потік води, що надходить у конденсатор; зупиняє тепловий насос у разі падіння витрати води нижче за певне значення або повне припинення її подачі;
• Реле низького тиску на контурі НД – зупиняє тепловий насос у разі занадто низького тиску газу;
• Реле високого тиску на контурі ВД – зупиняє тепловий насос у разі надто високого тиску газу насос переходить у режим відмови.
• Пуск компресора та випарника контролюється за допомогою регулятора, який дозволяє:
• користувачеві потрібно вибрати температуру (задане значення), до якої потрібно нагріти воду у басейні;
• автоматичний пуск насоса при падінні температури води в басейні нижче заданого значення (якщо не припинилася фільтрація);
• автоматичне зупинення теплового насоса при досягненні заданого значення температури води в басейні.
  Захист компресора:
• Фазовий детектор (тільки у теплових насосів, що працюють від трифазного струму): зупиняє тепловий насос у разі виявлення інверсії двох фаз або зникнення однієї фази;
• Датчик високої температури на зворотній лінії компресора: цей датчик зупиняє тепловий насос у разі надто високої температури газу на виході компресора.
• Автоматична зупинка теплового насоса у разі падіння температури навколишнього повітря нижче 5°С – щоб уникнути зайвих циклів відтавання.
